【专利摘要】本实用新型公开了一种伸缩门固定结构,包括门体的支撑柱,所述支撑柱的下端设置有可拆卸的固定件,所述固定件下连接有可拆卸的底梁,所述底梁的两端设置有滚轮,其中所述固定件包括水平板和位于水平板左右两侧的管状夹块,所述水平板上设置有管状架,所述管状夹块连接在管状架的左右两端,所述水平板与底梁分别开有安装孔;该伸缩门固定结构通过合理的结构改良,特别是通过可拆卸的固定件与底梁相配合,简化了原来繁琐的滚轮安装步骤,提高了安装效率的同时,也使安装效果更好。

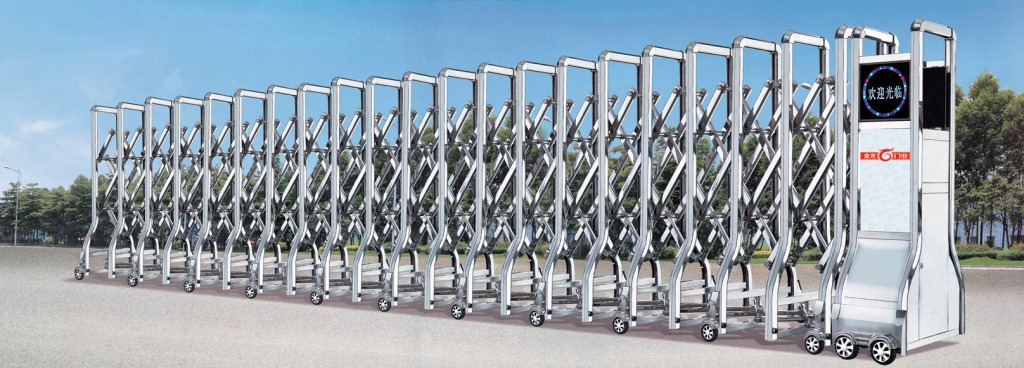

[0001]本实用新型涉及伸缩门领域,特别是一种方便固定伸缩门底轮的固定结构。
[0002]众所周知的,伸缩门需要底端的滚轮带动门体伸缩,因此伸缩门滚轮的安装直接影响伸缩门工作的平稳性。目前常见的伸缩门滚轮通过直接在伸缩门支撑柱底端安装滚轴实现安装,或者预先把滚轴焊接在支撑柱底端,这些安装步骤都十分繁琐,不利于生产效率的提高,而且安装效果难以保证,容易出现各个滚轮的安装位置不在一个水平面的现象。
[0003]为了克服现有技术的不足,本实用新型提供一种拆装更加方便灵活的伸缩门固定结构。
[0005]一种伸缩门固定结构,包括门体的支撑柱,所述支撑柱的下端设置有可拆卸的固定件,所述固定件下连接有可拆卸的底梁,所述底梁的两端设置有滚轮,其中所述固定件包括水平板和位于水平板左右两侧的管状夹块,所述水平板上设置有管状架,所述管状夹块连接在管状架的左右两端,所述水平板与底梁分别开有安装孔。
[0008]本实用新型的有益效果是:该伸缩门固定结构通过合理的结构改良,特别是通过可拆卸的固定件与底梁相配合,简化了原来繁琐的滚轮安装步骤,提高了安装效率的同时,也使安装效果更好。
[0013]参照图1、图2、图3,一种伸缩门固定结构,包括门体I的支撑柱2,其中支撑柱2之间通过复合式交叉连杆21连接。所述支撑柱2的下端设置有可拆卸的固定件3,所述固定件3下连接有可拆卸的底梁4,所述底梁4的两端设置有滚轮5,其中所述固定件3包括水平板31和位于水平板31左右两侧的管状夹块32,其中所述管状夹块32用于夹住底梁4避免固定件3安装移位,所述水平板31上设置有管状架33,所述管状夹块32连接在管状架33的左右两端,使整个固定件3的结构强度足够高。固定件3可采用塑料注塑成型。所述水平板31与底梁4分别开有安装孔6,水平板31与底梁4之间通过安装孔6配合螺钉或者其它部件实现连接,且固定件3与底梁4之间一般呈90°连接。底梁4上安装孔6—般为多组等距离分布,方便固定件3根据门体I尺寸或支撑柱2距离而调整安装位置。
[0014]在实际组装时,先把固定件3通过螺钉或者其它部件安装在底梁4上,其中固定件3之间的安装距离可根据伸缩门型号确定。然后把安装好固定件3的底梁4置于支撑柱2下并对准安装好,即可完成整个安装过程。
[0015]所述管状夹块32内置有加强板34,用于提高管状夹块32的结构强度。
[0016]所述管状夹块32朝向滚轮5的一侧设置有内收折面35,减少管状夹块32外侧被碰损的机会。
[0017]根据上述原理,本实用新型还可以对上述实施方式进行适当的变更和修改。因此,本实用新型并不局限于上面揭示和描述的【具体实施方式】,对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。
1.一种伸缩门固定结构,包括门体(I)的支撑柱(2),其特征在于:所述支撑柱(2)的下端设置有可拆卸的固定件(3 ),所述固定件(3 )下连接有可拆卸的底梁(4 ),所述底梁(4 )的两端设置有滚轮(5),其中所述固定件(3)包括水平板(31)和位于水平板(31)左右两侧的管状夹块(32 ),所述水平板(31)上设置有管状架(33 ),所述管状夹块(32 )连接在管状架(33)的左右两端,所述水平板(31)与底梁(4)分别开有安装孔(6)。
2.根据权利要求1所述的一种伸缩门固定结构,其特征在于:所述管状夹块(32)内置有加强板(34)。
3.根据权利要求1所述的一种伸缩门固定结构,其特征在于:所述管状夹块(32)朝向滚轮(5)的一侧设置有内收折面(35)。
